คำเตือน: การจัดส่งเป็นชิ้นส่วนที่หลวมชุดเป็นส่วนประกอบใหม่ทั้งหมดและอินพุตแรงดันไฟฟ้าต้องไม่เกิน 15V!

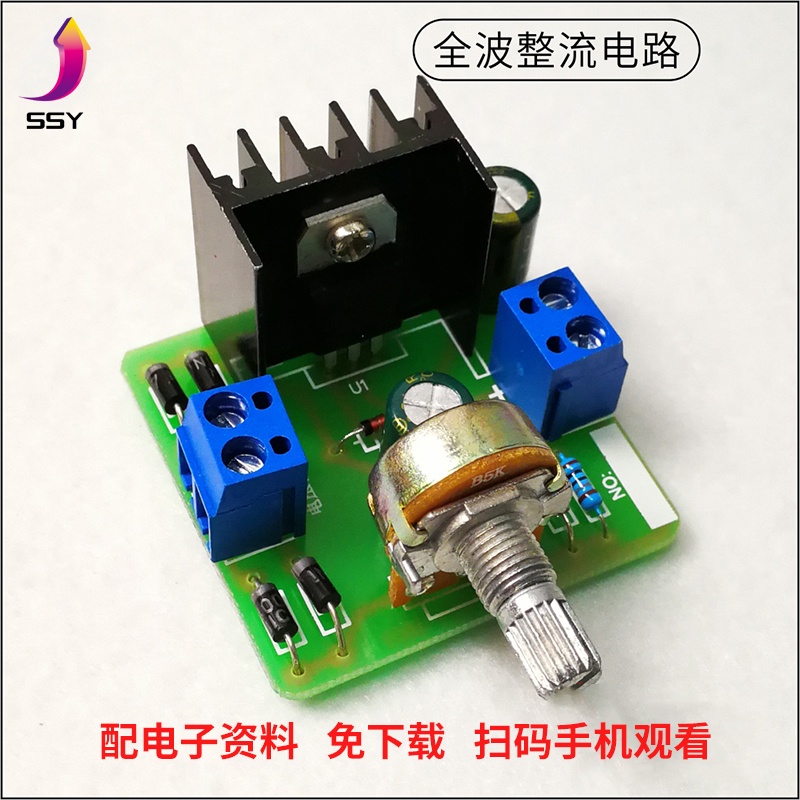

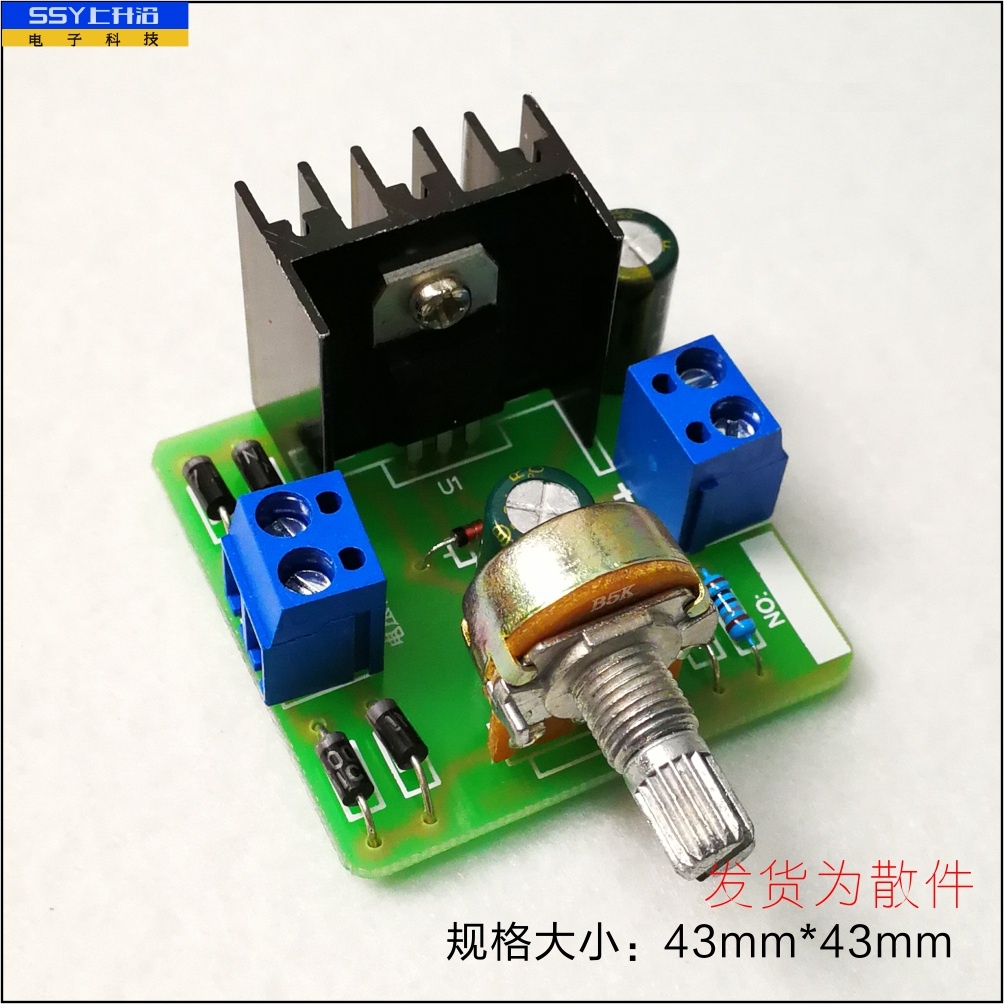

การแนะนำชุดอุปกรณ์: ชุดสำหรับตัวควบคุมแสงในขณะเดียวกันชุดนี้มีผลดีน่าสนใจและใช้งานได้จริงและยังเป็นวัสดุที่ต้องการสำหรับผู้เริ่มต้นใช้งาน

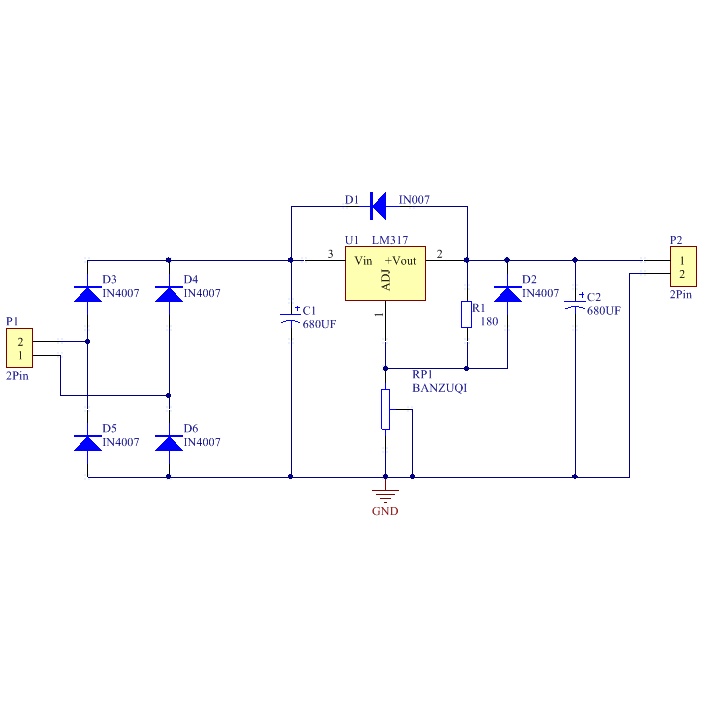

คำอธิบายวงจร: LM317 เป็นตัวควบคุมแรงดันไฟฟ้าบวกแบบปรับได้สามปลายในตัวของ บริษัท เซมิคอนดักเตอร์ในสหรัฐอเมริกาทั้งประเทศและผู้ผลิตวงจรรวมรายใหญ่ของโลกมีผลิตภัณฑ์ที่คล้ายคลึงกันให้เลือก ตัวควบคุมแรงดันไฟฟ้าในตัวที่ใช้ช่วงกว้างมากของชุดอิน – ซีรี่ส์ช่วงแรงดันขาออก LM317 คือ 1.25 V-15V (ช่วงแรงดันขาออกของการออกแบบชุดนี้คือ 1.25 V-15V) และโหลดปัจจุบันได้ ถึง 1a ใช้งานง่ายมากและต้องใช้ตัวต้านทานภายนอกเพียงสองตัวเพื่อตั้งค่าแรงดันขาออกนอกจากนี้อัตราการปรับเชิงเส้นและอัตราการปรับโหลดยังดีกว่าตัวควบคุมแรงดันไฟฟ้าคงที่มาตรฐาน LM317 มีหลากหลาย วงจรป้องกันเช่นการป้องกันการโอเวอร์โหลดและการป้องกันพื้นที่ความปลอดภัยในตัวเพื่อให้แน่ใจว่าเอาต์พุตประสิทธิภาพของตัวควบคุมแรงดันไฟฟ้าควรน้อยกว่า 240 โอห์มเปลี่ยนค่าความต้านทาน RP สามารถปรับค่าตัวควบคุมแรงดันไฟฟ้า D5, D6 สำหรับ ปกป้อง LM317
สูตรการคำนวณแรงดันขาออก: Uo = (1+ RP / R) * 1.25
พารามิเตอร์ประสิทธิภาพการทำงานของพารามิเตอร์
แรงดันไฟฟ้าอินพุต: AC ≤ 15V DC ≤ 15V
แรงดันไฟฟ้าขาออก DC1.25 V – 15V ปรับแรงดันขาออกได้อย่างต่อเนื่อง: DC1.25 V – 15V
กระแสไฟขาออก: 1Aข้อควรระวังพิเศษ:
1.ส่วนประกอบหลายประเภทในชิ้นส่วนหลวมหากมีส่วนประกอบขนาดเล็กไม่กี่ชิ้นในแพ็คเกจส่วนบุคคลฉันหวังว่าผู้ซื้อจะเข้าใจแน่นอนว่าเราจะพยายามอย่างดีที่สุดเพื่อทำมันลองดู เกิดขึ้น. เพื่อให้มีความสุขนี้.
2.ชิ้นส่วนที่ขาดหายไปชั่วคราวเช่นตัวเก็บประจุต้านทาน ฯลฯผู้ซื้อต้องค้นหาอุปกรณ์ด้วยตัวเองเราสามารถส่งคืนเฉพาะรุ่นอุปกรณ์ที่เกี่ยวข้องได้เท่านั้น เราจะไม่ออกใหม่อีกต่อไป สิ่งที่เราทำได้คือทำได้ดีที่สุดเพื่อหลีกเลี่ยงชิ้นส่วนที่ขาดหายไปองค์ประกอบจะไม่เหมือนกันเนื่องจากชุดที่แตกต่างกันลักษณะสี ฯลฯ เป็นภาพที่ฉันหวังว่าผู้ซื้อจะเข้าใจว่าชิ้นส่วนที่ขาดหายไปต้องออกใหม่ / สี ฯลฯ กรุณาอย่าถ่ายรูปขอบคุณ。
