รายละเอียดสินค้า
TH [ภาษาไทย]

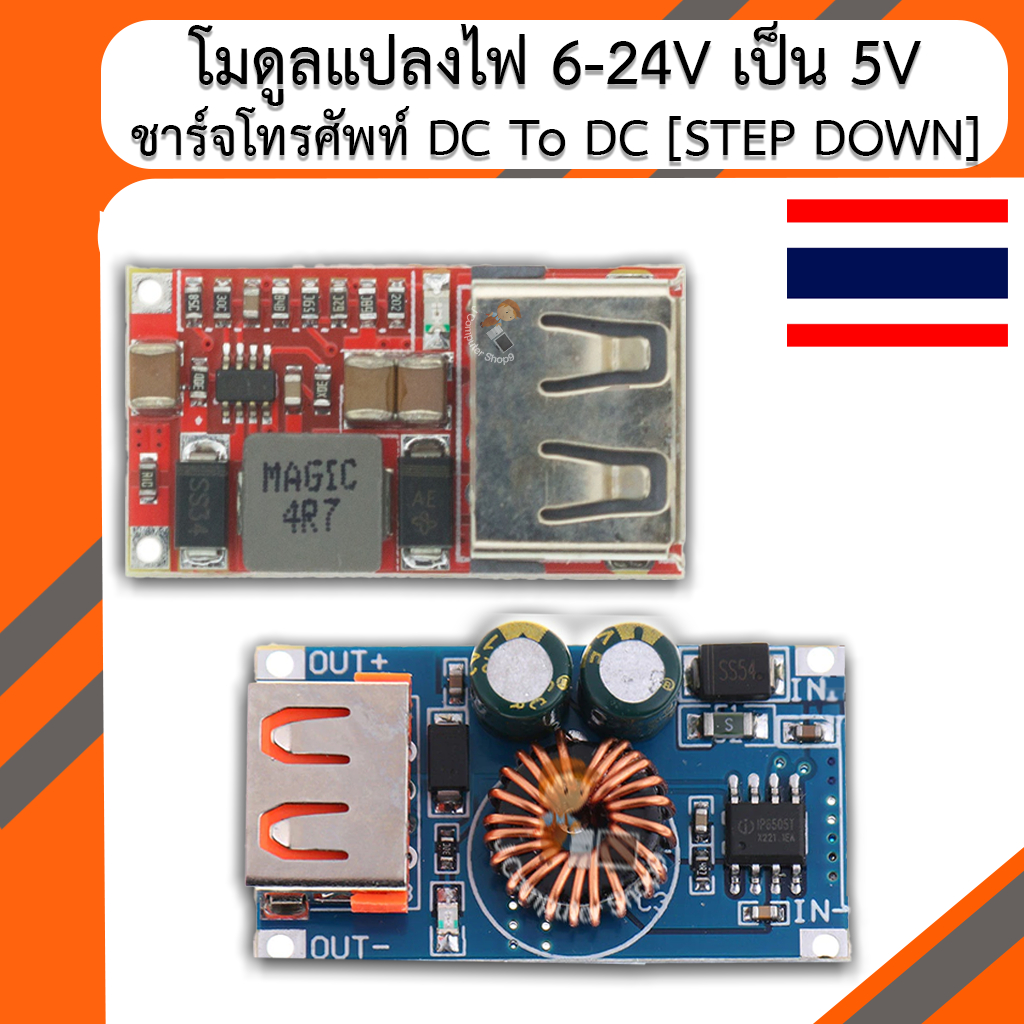

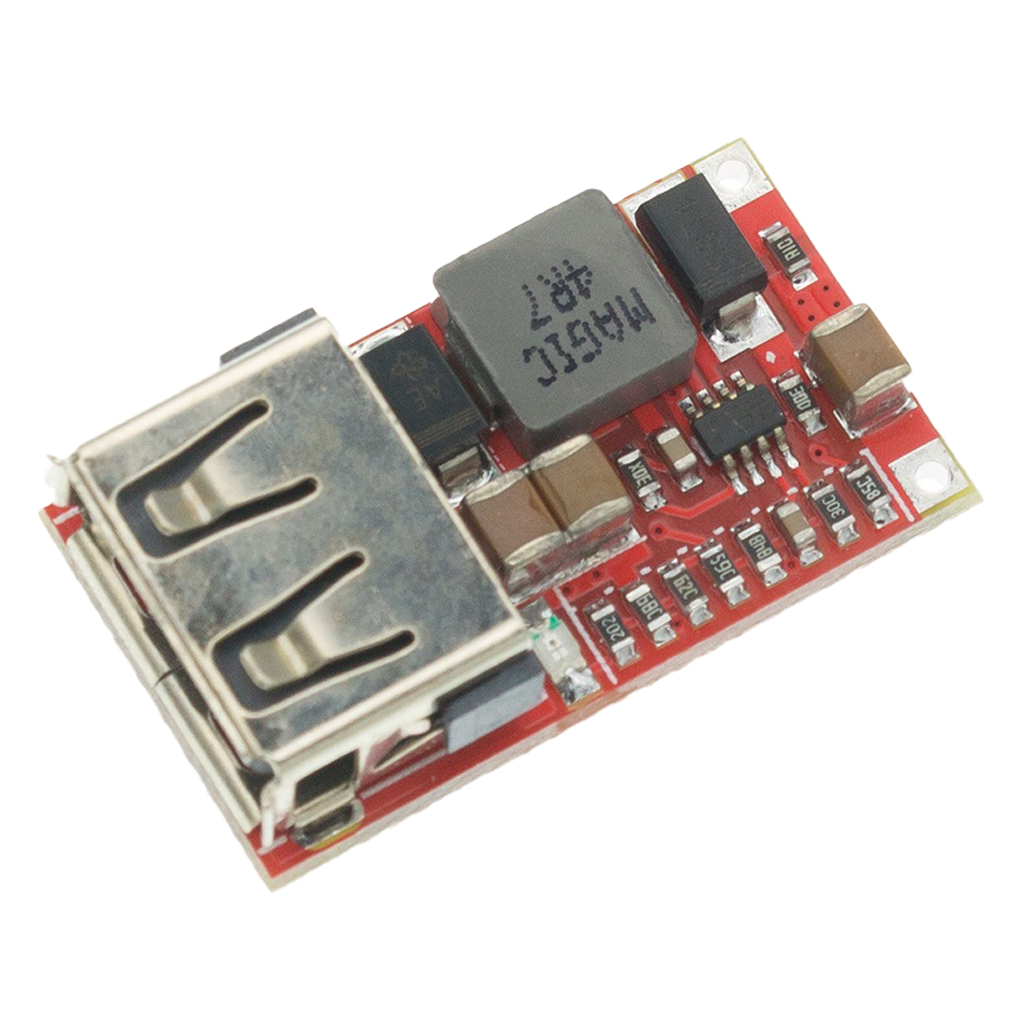

◼คุณสมบัติของโมดูล: การแก้ไขแบบซิงโครนัสโมดูลบั๊กแบบไม่แยก (BUCK)
◼แรงดันไฟฟ้าอินพุต: DC 6-24V
◼แรงดันไฟฟ้าขาออก: 5.1-5.2V กระแสไฟขาออก: 3A MAX
◼ประสิทธิภาพการแปลง: ได้ถึง 97.5% (6.5V เลื่อนลงเหลือ 5V 0.7A) (หลังจากการป้องกันการย้อนกลับสั้น ๆ และค่าทดสอบฟิวส์) ความถี่ในการสลับ: 500KHz
◼ระลอกเอาต์พุต: 10mV รอบ (12V ถึง 5V3A) แบนด์วิดท์ 20M ไฟแสดงสถานะเอาต์พุต: ไฟแสดงแรงดันขาออกเป็นสีแดง
◼อุณหภูมิในการทำงาน: เกรดอุตสาหกรรม (-40 เซลเซียสถึง + 85 เซลเซียส) (อุณหภูมิแวดล้อมสูงขึ้นกำลังขับจะต่ำลง);
◼การป้องกันแรงดันไฟฟ้าขาออก: ใช่อินพุตฟิวส์ 1.5A เอาต์พุต 5V มีการป้องกันแคลมป์หลอดทีวี 300W
◼อุณหภูมิโหลดเต็ม: 30 เซลเซียส; กระแสคงที่: 0.85 mA; การควบคุมโหลด: ± 1%; การควบคุมแรงดันไฟฟ้า: ± 0.5%; ความเร็วในการตอบสนองแบบไดนามิก: 5% 200uS;
◼การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต: ใช่ แต่โปรดอย่าลัดวงจรเป็นเวลานานอินพุตการป้องกันขั้วย้อนกลับ: ใช่มีไดโอดป้องกันขั้วย้อนกลับ
◼โหมดการเชื่อมต่อ: การเชื่อมโหมดอินพุต: โหมดเอาต์พุต: USB;
◼กว้าง15 มม สูง 7.4 มม. ยาว 26.4 มม
◼ราคาต่อโมดูล USB 5V 1 ชิ้น
EN[ภาษาอังกฤษ]
Press Release:
1: The new United States imported chips, definitely not homemade chips, disassemble chip.
2: The maximum output current of 3A, the long-running 2.1A, sufficient margin.
3: The new design, circuit design does not require electrolytic capacitors and tantalum capacitors (electrolytic capacitor life is short, there is a risk of explosion tantalum capacitors). Now with the use of high-end large-size solid ceramic capacitor circuit (MCC) 3
Very low ripple, 12V switch 5V 3A only about 10 mV ripple many peers have reached 500 mV or greater, the device will cause an invisible injury, severe can cause fault or damage.
4: The new program uses synchronous rectification circuit conversion efficiency is very high, in turn 5V 0.7A 6.5V when efficiency up to 97.5%, 12V turn 5V 1A when it reached 94%, unlike some peers only 60-70% efficiency . (Efficiency test removed the input reverse polarity protection diode and fuse drop).
5: Using flat copper inductors, maximize conversion efficiency. Reduce heat.
6: The whole network first with output overvoltage protection, input fuse has 1.5A, 5V output of 300W TVS has done a pressure pipe clamp protection, protect USB devices.
7: Using the latest USB identification circuit.
8: Short head gilded boundless USB, long service life, not ordinary USB interface can be compared.
9: Output voltage indicator (red)
10: Ultra-small size, 26.4 (L) * 15 (W) * 7.4 (H) mm, the smallest of the whole network.
11: inputs with reverse polarity protection diode, the positive and negative input will not reverse damage (We tested the efficiency of ignoring the input diode and fuse drop)

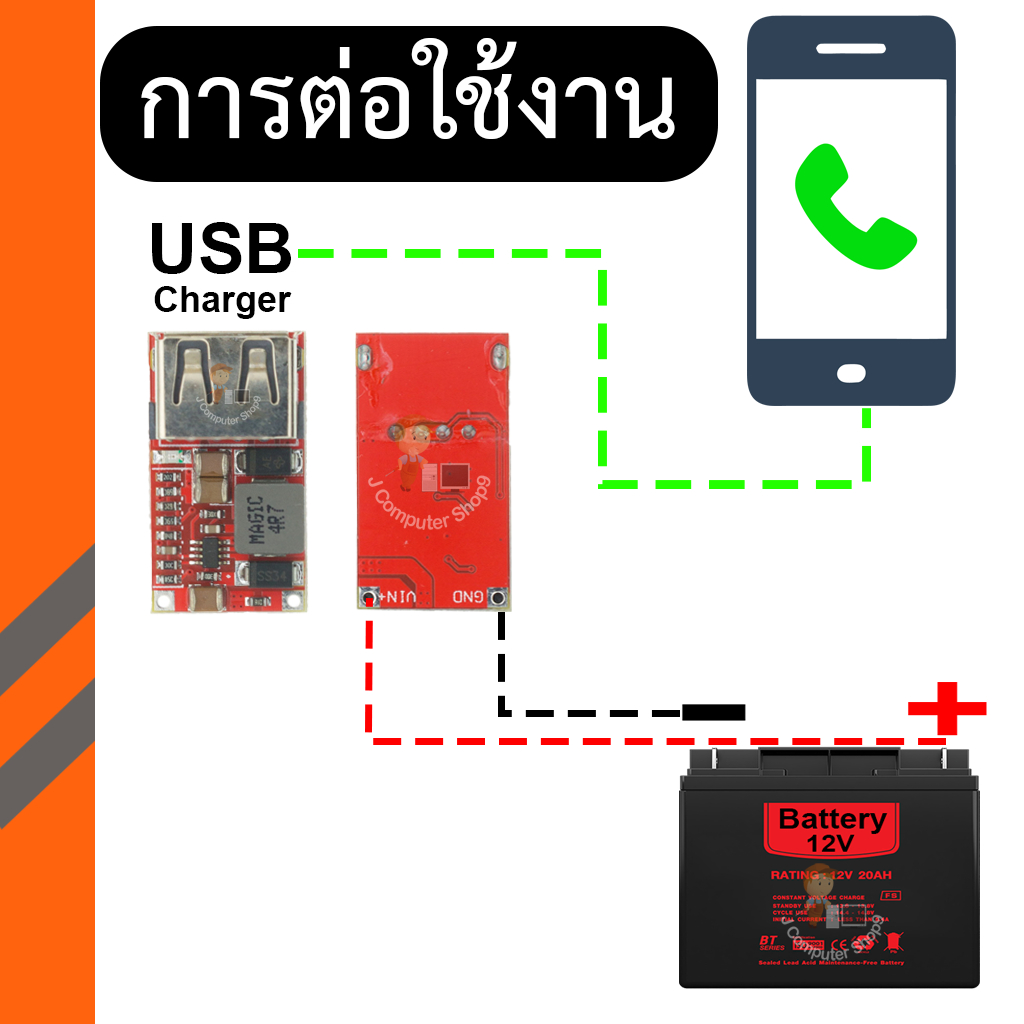

12: ultra-low quiescent current, 0.85 mA quiescent current. Connected to the car battery without adding switches can be connected in a cigarette lighter line, or ACC power line cord.
Features
New main chip made in USA.
The max output current 3A, long time use 2.1A, enough use.
New design, 3 solid state ceramic capacitors (MLCC).
Synchronous rectification, High efficiency, 6.5V to 5V 0.7A can up to 97.5%, 12V to 5V 1A can up to 94%.
Flat copper inductor, improve conversion efficiency
With output overvoltage protection. There is 1.5A fuse, output 5V have 300W TVS tube protect your USB device.
Using the latest USB identification circuit, perfectly compatible with IPHONE, the most of Android phones, IPAD etc.
High quality USB port.
Output voltage indicator (RED).
Input with reverse polarity protection diode, will not damage when input connect incorrect.
Ultra-low static current, 0.85 mA only. Do not need to add swith when connected to the car battery, can be connected to car cigarette lighter cable or ACC power supply cable.
Module Parameters
Module Properties: non-isolated buck module (BUCK) synchronous rectification
Input voltage: DC 6-24V
Output voltage: 5.1-5.2V
Output current: 3A MAX
Conversion efficiency: can up to 97.5% (6.5V step down to 5V 0.7A) (after short reverse protection and fuses test valu
