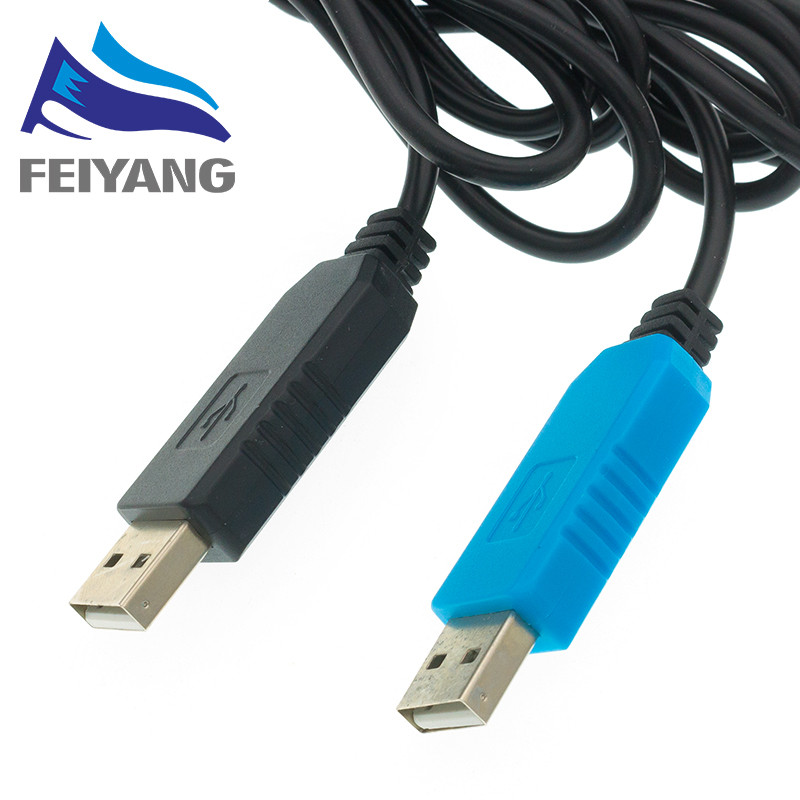

สายเคเบิล PL2303HX
ลำดับเส้นกำหนดสีแดง +5 V, GND สีดำ, RXD สีเขียว, TXD สีขาว
หมายเหตุพิเศษ:
การเชื่อมต่อเพียงเพื่อขายแผ่นเล็ก ๆ ซึ่งเป็นเครื่องมือ เราใช้ไม่คุ้นเคยกับพวกเขาไม่สามารถให้คำแนะนำในการปฏิบัติงานได้ แบบจำลองหลายแบบในตลาดและความสามารถของแต่ละคนและในระยะไกลดังนั้นเราจึงไม่สามารถยืนยันได้ว่าคุณสามารถประสบความสำเร็จได้ ไม่ใช่เพราะเขาไม่ประสบความสำเร็จและให้ข้อเสนอแนะที่เป็นกลางหรือเชิงลบแก่เราจากนั้นเราตำหนิมากกว่า Dou!
เพื่อเตือนผู้ซื้อไม่ให้ดำเนินการโดยตรงเพื่อหลีกเลี่ยงไม่ให้คิดว่ามีปัญหา ก่อนอื่นการทดสอบอย่างง่ายคือง่าย: หากคุณเสียบสายเข้ากับคอมพิวเตอร์คอมพิวเตอร์จะแจ้งให้ “พบฮาร์ดแวร์ใหม่…. “เชื่อมต่อ (GND) ด้วยปากกามัลติมิเตอร์สีดำปากกาสีแดงเพื่อรับ สามารถวัดแรงดันไฟฟ้าได้ (RX) และ (TX) จากนั้นจึงต้องวัดแผ่นขนาดเล็กให้ดี คำแนะนำพิเศษที่นี่ (GND) กับหมุดแรงดันไฟฟ้าต้องเผาสายไฟดังนั้นการเดินสายของผู้ใช้จะต้องวัดหมุดของอุปกรณ์อย่างแม่นยำเพื่อหลีกเลี่ยงการสูญเสียที่ไม่จำเป็น!
ผู้ซื้อบางรายไม่ระวังชิปไหม้หรือไม่ใช้งานหรือไม่รองรับการอัพเกรดบอร์ดของเราโปรดผู้ซื้อ Bypass ขอบคุณ สถานการณ์ดังกล่าวไม่ให้ผลตอบแทนหรือคืนเงินพฤติกรรมที่ไม่ได้รับการประเมินและไม่ดี
หมายเหตุ: ตั้งค่าเอาต์พุต 3.3V และ 5.0V (นี่คือแหล่งจ่ายไฟสำหรับไมโครคอนโทรลเลอร์เครื่องอัพเกรดไม่จำเป็นต้องใช้จานขนาดเล็ก) ถอดปลั๊กออกจากคอมพิวเตอร์ตั้งค่าจัมเปอร์ให้ใช้อย่าอยู่กับ หลีกเลี่ยงความเสียหายต่ออุปกรณ์
การเชื่อมต่อและคำอธิบายพิน
การเชื่อมต่อที่ผิดต้องแน่ใจว่าได้พบคำจำกัดความพินโดยเฉพาะอย่างยิ่ง GND จะต้องไม่เชื่อมต่อกับแรงดันไฟฟ้าที่พินและขั้ว RX และ TX จะไม่เชื่อมต่อกับพิน VCC (การวัดจริง ของแรงดันไฟฟ้าพิน VCC บางตัวถึง 14V) จะต้องถูกไฟไหม้ชิปสายเคเบิลอะแดปเตอร์โปรดทราบว่าอย่านำแผ่นเล็ก ๆ ของตัวเองไปทดลองหรือไหม้เราจะไม่รับผิดชอบ ต้องค้นหาคำจำกัดความพินในถัดไป.
วิธีการเชื่อมต่อ: แปรงซ้ำต้องใช้เพียงสามบรรทัดโดยทั่วไปใช้ใน RX TX GND สัญญาณสามบรรทัด VCC โดยไม่ต้องเข้าถึง เพื่อนเข็ม 4,5 คนข้างต้นไม่ได้เชื่อมต่อกับเข็ม VCC และ BT ใช้ RXD ที่เชื่อมต่อกับคณะกรรมการเป้าหมาย TX, TXD และบอร์ดเป้าหมาย RX, GND ที่เชื่อมต่อกับ GND ถ้าไม่, สลับ RXD และ TX.
รองรับ Win7, Win8, Vista, XPP รองรับ: Win7, Win8, Vista

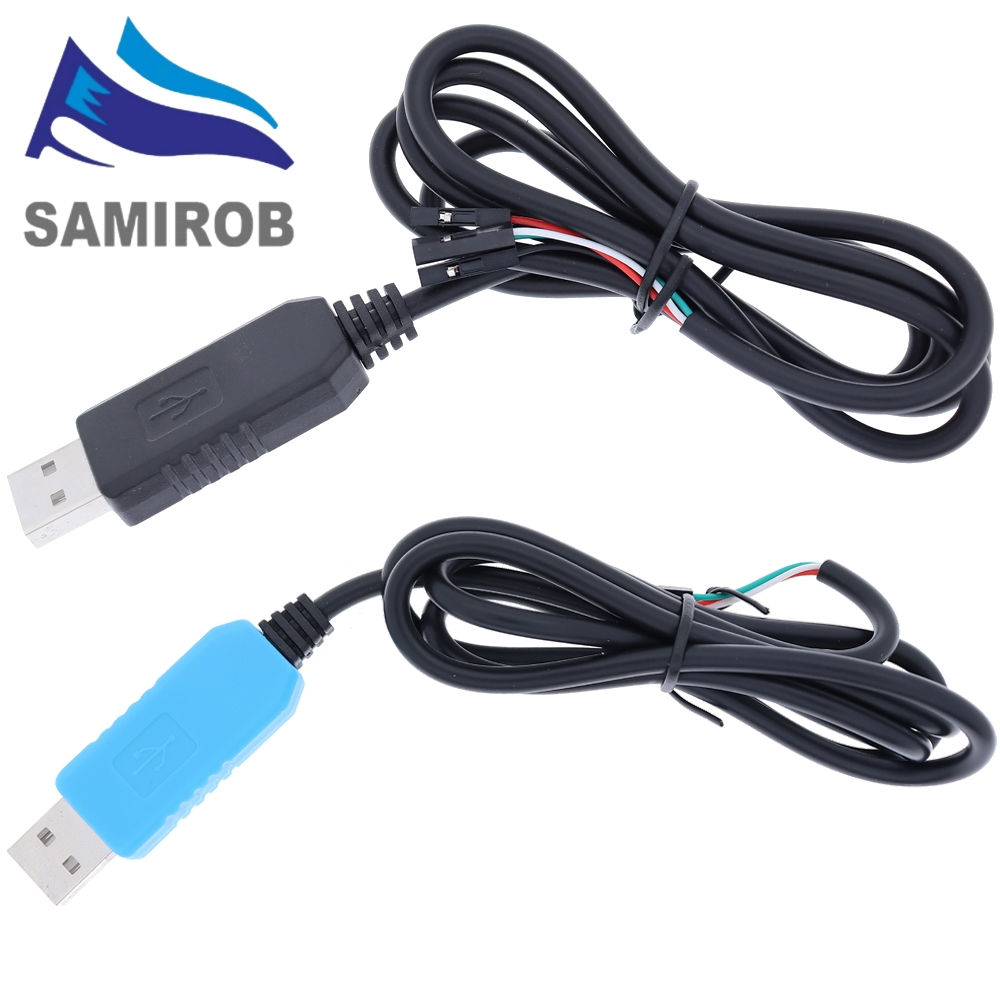

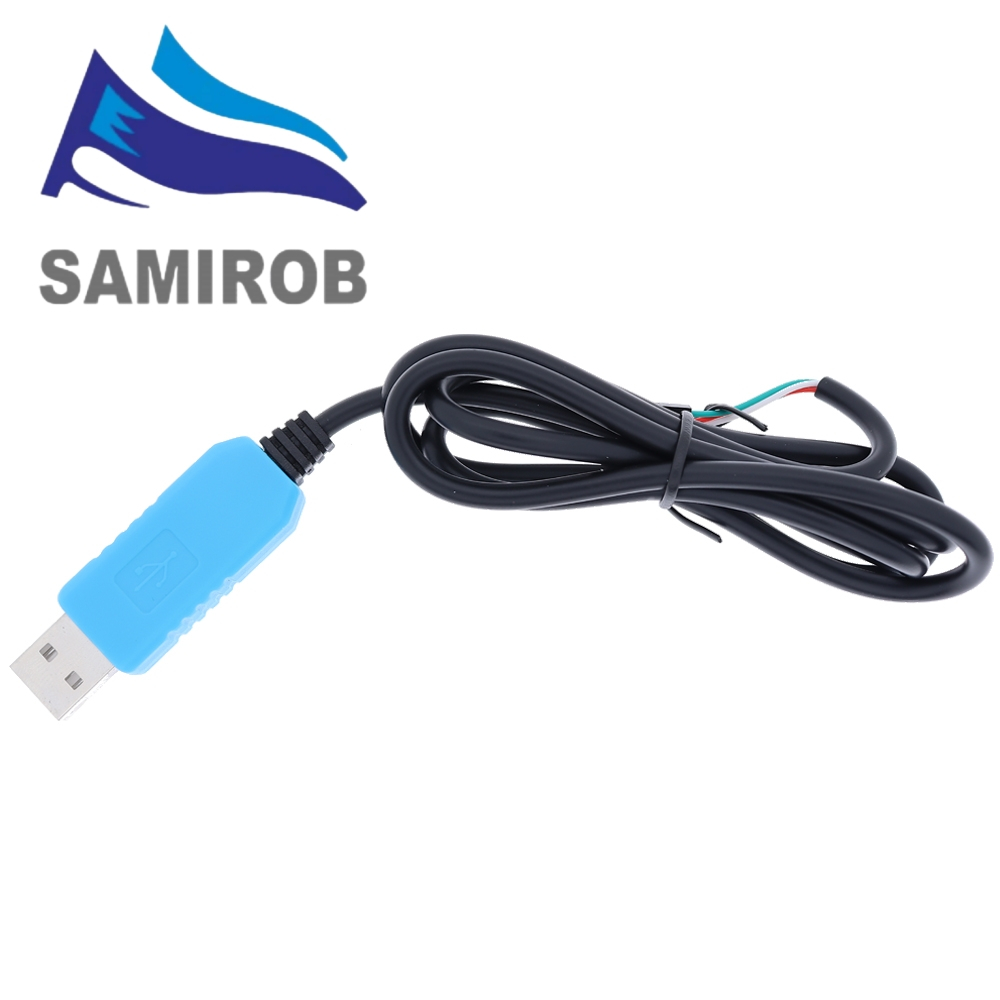

สายเคเบิล PL2303TA
นี่คือผลิตภัณฑ์ที่ออกแบบใหม่โดยใช้ชิป PL2303TA ของไต้หวันเข้ากันได้ดีกับระบบ win XP / VISTA / 7/8 / 8.1 / 10
โฮสต์ที่รองรับ Universal Serial Bus (USB) เป็นโซลูชันที่สะดวกสำหรับการเชื่อมต่ออุปกรณ์อนุกรมแบบไม่เชื่อมต่อกับ RS232 แบบฟูลดูเพล็กซ์เต็มรูปแบบคล้ายกับ RS232 ไปยังโฮสต์ที่รองรับ Universal Serial Bus (USB) Pl2303ta ไดรเวอร์ที่เข้ากันได้สูงสามารถจำลองพอร์ต COM แบบดั้งเดิมในระบบปฏิบัติการส่วนใหญ่ช่วยให้แอปพลิเคชันที่มีอยู่ตามพอร์ต COM เพื่อย้ายข้อมูลและทำให้ USB พร้อมใช้งานได้อย่างง่ายดายโดยไม่ต้องเขียนแอปพลิเคชันซอฟต์แวร์พอร์ต COM ใหม่
ด้วยการใช้ประโยชน์จากโหมดการถ่ายโอนจำนวนมาก USB บัฟเฟอร์ข้อมูลขนาดใหญ่และการควบคุมการไหลอัตโนมัติ PL2303TA มีความสามารถในการส่งผ่านที่สูงขึ้นเมื่อเทียบกับพอร์ตเครื่องส่งสัญญาณ UART (Universal Asynchronous Receiver) แบบดั้งเดิมเมื่อไม่จำเป็นต้องส่งสัญญาณ RS232 จริง อัตราการส่งเสียงดังสูงกว่าอัตราการส่งเสียงดังสูงกว่าอัตราการส่งเสียงดัง 115200 สามารถใช้ bps ที่มีประสิทธิภาพสูงขึ้นได้เพื่อประสิทธิภาพที่สูงขึ้น เครื่องกำเนิดไฟฟ้าอัตราการส่งข้อมูลแบบยืดหยุ่นของ PL2303TA สามารถตั้งโปรแกรมให้สร้างอัตราการส่งข้อมูลใด ๆ ระหว่าง 75 bps และ 6M bps
Pl2303ta ได้รับการออกแบบมาเฉพาะสำหรับโซลูชันมือถือและในตัวโดยคำนึงถึงรอยเท้าขนาดเล็กที่สามารถใส่เข้ากับขั้วต่อและอุปกรณ์พกพาใด ๆ ได้อย่างง่ายดาย ด้วยการใช้พลังงานที่น้อยมากทั้งในโหมดปฏิบัติการหรือช่วงล่าง PL2303TA จึงเหมาะอย่างยิ่งสำหรับการทำงานบนรถบัสที่มีพลังงานเหลือเฟือสำหรับอุปกรณ์ที่ต่อพ่วง ข้อกำหนดระดับสัญญาณที่ยืดหยุ่นในด้านพอร์ตอนุกรม RS232 ยังช่วยให้ PL2303TA เชื่อมต่อโดยตรงกับอุปกรณ์ช่วง 3.3V ~ 1.8V ใด ๆ
ผลิตภัณฑ์นี้ออกแบบมาสำหรับห้องปฏิบัติการการทดสอบผลิตภัณฑ์การสื่อสาร MCU ต้นทุนต่ำและแอปพลิเคชันอื่น ๆ มีสารตะกั่วสี่ตัว
แดง +5 V
Gnd สีดำดำ
Rxdd สีขาวขาว RXDD
สีเขียว TXDD สีเขียว TXDD
การใช้งานผลิตภัณฑ์:
โซลูชันการอัพเกรดชิปเดียวสำหรับอุปกรณ์ Legacy RS232 เป็นอินเทอร์เฟซ USB
ตัวแปลง USB เป็น RS232 / สายเคเบิล / ดองเกิล
การดูแลสุขภาพ / อินเทอร์เฟซ USB ทางการแพทย์สายโอนข้อมูล
ข้อมูลส่วนบุคคล / เครื่องเล่นสื่อเชื่อมต่อ USB
สายเคเบิลถ่ายโอนข้อมูลอินเทอร์เฟซ USB แบบเซลลูลาร์ / PDA
โซลูชันไร้สายแบบ Serial-over-IP
บาร์โค้ด USB / เครื่องอ่านการ์ดอัจฉริยะ
อินเทอร์เฟซ USB GPS / การนำทาง
ขั้วต่อ / เครื่องพิมพ์จุดขาย (POS)
สถานีเชื่อมต่อพีซี / เครื่องจำลองพอร์ต
อินเทอร์เฟซ USB ควบคุมอัตโนมัติสำหรับอุตสาหกรรม / เครื่องมือ / การควบคุมอัตโนมัติ
โมเด็ม USB แบบไร้สาย / อินเทอร์เฟซ USB Zigbee / Wireless / Zigbee
กล่องรับสัญญาณ (STB) / อินเทอร์เฟซ USB สำหรับตั้งค่าบนสุด (STB) / Home Gateway
แอปพลิเคชัน BatteryCharger
อุปกรณ์ที่ใช้ MCU กับอินเทอร์เฟซ USB
