คุณสมบัติ:
1. เข้ากันได้กับ QC, PD, PPS, SCP, VOOC และโปรโตคอลการชาร์จที่รวดเร็วอื่น ๆ เพื่อตอบสนองความต้องการในการชาร์จของอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่ในตลาดเพื่อให้บรรลุบอร์ดในมือชาร์จโดยไม่ต้องกังวล!
2.รองรับฟังก์ชั่น MPPT สามารถเชื่อมต่อกับแผงโซลาร์เซลล์เพื่อชาร์จได้
3.การสลับแรงดันไฟฟ้าอัตโนมัติแบบยกที่มีประสิทธิภาพไม่ต้องกังวลว่าแรงดันแบตเตอรี่จะชาร์จโทรศัพท์มือถือที่ไม่ดีมากเกินไปการสลับโหมด PWM และ PSM อัตโนมัติเพื่อรับแรงดันไฟฟ้าที่มีประสิทธิภาพ
4. ผลิตภัณฑ์นี้รองรับกลไกการป้องกันที่หลากหลายกระแสเกิน / แรงดันไฟฟ้าเกิน / ไฟฟ้าลัดวงจร / อุณหภูมิเกินและการป้องกันอื่น ๆ การใช้งานที่ปลอดภัยและปลอดภัยยิ่งขึ้น
5. การชาร์จอย่างรวดเร็วด้วยตัวเองไม่เพียง แต่การชาร์จอย่างรวดเร็วเท่านั้น แต่ยังรองรับการชาร์จแบบเร็วสองทาง PD อีกด้วยทำให้เวลาในการชาร์จตัวเองสั้นลงอย่างมีนัยสำคัญปรับปรุงความสะดวกในการใช้งาน
6. การกรองตัวเก็บประจุแบบทึบความจุขนาดใหญ่, เอาต์พุตคลื่นต่ำ, C port Vpp ต่ำถึง 6-9mV, การป้องกันอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพมากขึ้น, การกรองตัวเก็บประจุแบบทึบความจุขนาดใหญ่, พอร์ต C ต่ำ
7. ผู้ที่ชื่นชอบ DIY ให้เค้าโครงวงจรที่ชัดเจนและติดฉลากง่ายต่อการประกอบและแก้จุดบกพร่องเหมาะสำหรับการปรับแต่งโครงการพลังงานมือถือส่วนบุคคลเพื่อตอบสนองความต้องการส่วนบุคคล
พารามิเตอร์พารามิเตอร์:
เมนบอร์ดมีพอร์ต USB 4 พอร์ตตามค่าเริ่มต้น Type-C1, Type-A1, Type-A22
โปรโตคอลอินพุต AFC / FCP / PD3.1 และ Type-C2 รองรับโปรโตคอล AFC / SCP / PD3.1
รองรับโปรโตคอลเอาต์พุต PPS / PD3.1 / UFCS / PE1.1 / PE2.0 / QC3 + / QC3.0 / QC2.0 / AFC / FCP / SCP / SFCP output protocol Type-A1 / Type-A2 รองรับ UFCS / PE1.1 / PE2.0 / QC3 + / 0C3.0 / QC2.0 / AFC / FCP / SCP / โปรโตคอลเอาต์พุต SFCP
แรงดันไฟฟ้ากระแสไฟฟ้า:
สูงสุด 60W @ 5A, 3.3V-21V @ 5A, Maxin100W / Maxout60W
ยูเอฟซี: 3.4-21V @ 5A, Maxin100W / Maxout60W
Qc2.0: 5V3A / 9V3A / 12V2.8A / 20V1.5A
Qc3.0: 3.6V-20V @ 200mV / ขั้นตอน!5v @ 3A / 9V @ 3A / 12V @ 2.8A / 20V @ 1.5A
เอฟซี: 5V3A / 9V3A / 12V2.8A
เอฟซีพี: 5V3A / 9V3A / 12V2.8A
Scp: OUT3.3V-12V, IN5V / 9V / 10V / 12V, รองรับ 10V4A
Pe1.1: 5V / 7V / 9V / 12VPE2.0: 5V-12V @ 500mV / ขั้นตอน
12v SFCP: 5V / 9V / 12V

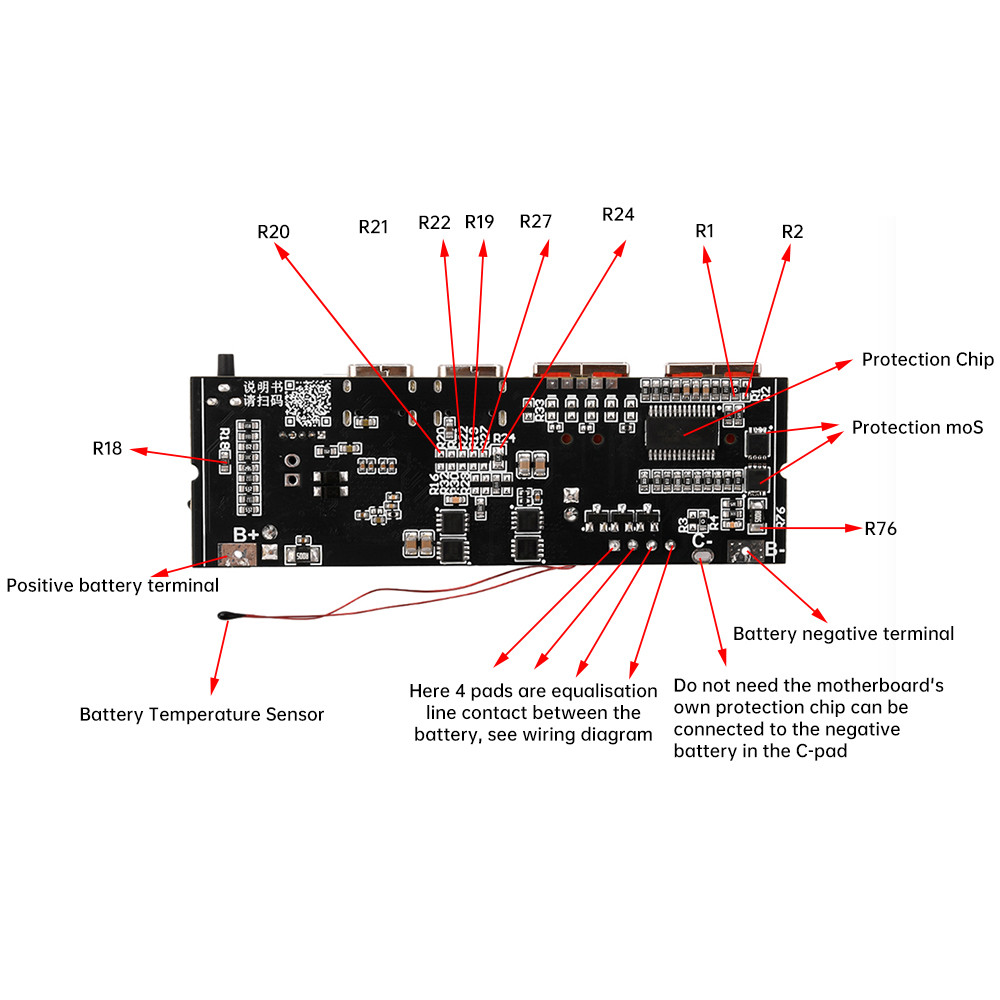

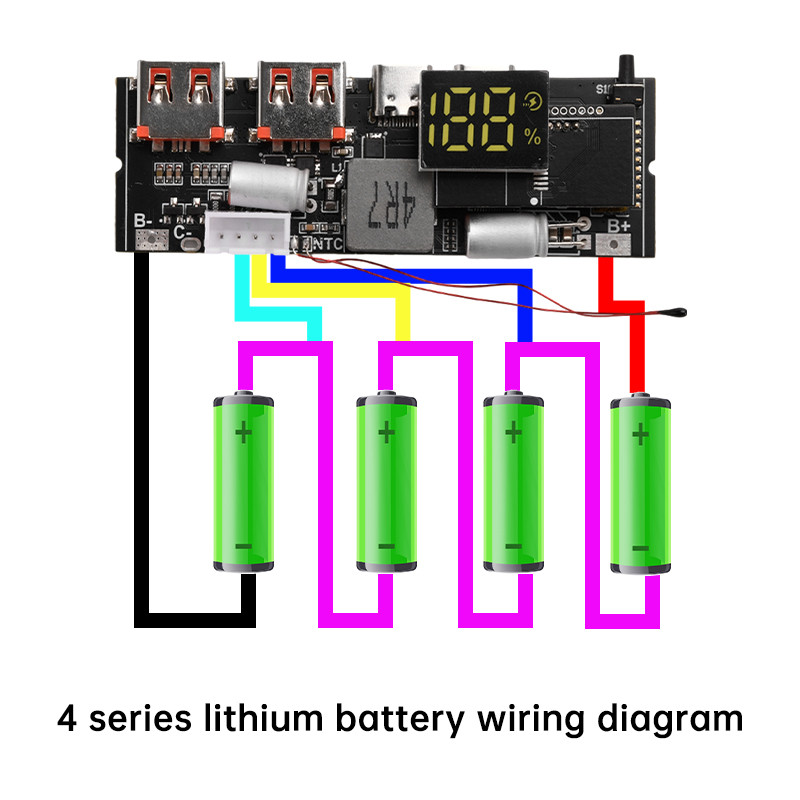

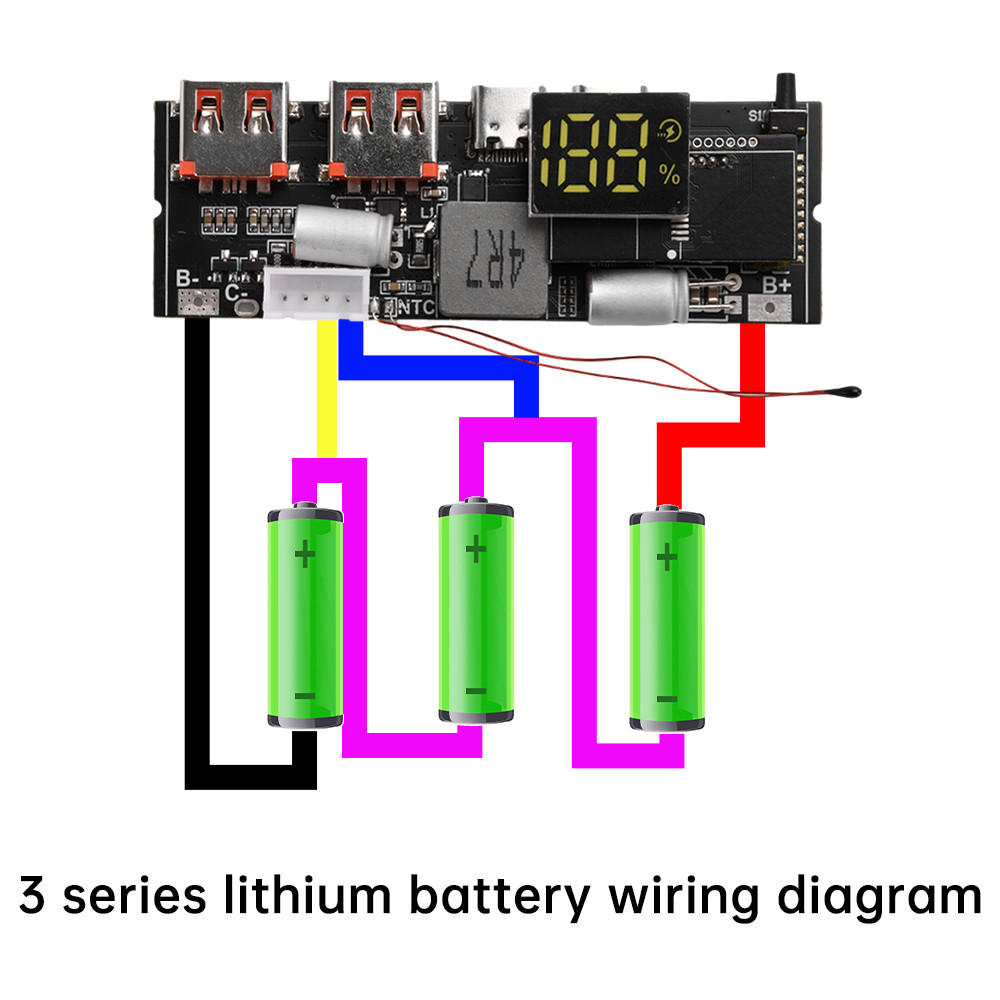

เมนบอร์ดต้องใช้สายตามแผนภาพเพื่อเชื่อมต่อแบตเตอรี่บอร์ดป้องกันตัวเองของแบตเตอรี่จากนั้นจำเป็นต้องเชื่อมต่อแบตเตอรี่ในเชิงบวกและลบกับเมนบอร์ด B + และ C – แผ่นสองแผ่นสามารถทำได้ มิฉะนั้นการป้องกันแบบบูรณาการของเมนบอร์ดจะต้องใช้สายตามแผนภาพคุณต้องเชื่อมต่อกับสายอีควอไลซ์มิฉะนั้นจะไม่สามารถเปิดใช้งานได้อย่างถูกต้อง!
หมายเหตุ หมายเหตุ:
1: สายแบตเตอรี่ภายนอกของเมนบอร์ดต้องสามารถส่งกระแสไฟ 10A ได้อย่างน้อย 1 ตารางลวดทองแดงสายธรรมดาใช้ 1.5 ตาราง ไม่จำเป็นต้องหนาเกินไป แต่ไม่บางเกินไปจะเป็นความเสี่ยงด้านความปลอดภัย สายข้อมูลจำเพาะ 16AWG ที่แนะนำ (เนื่องจากด้านแบตเตอรี่ของกระแสไฟมีขนาดใหญ่มาก) แนะนำสายข้อมูลจำเพาะ 16AWG
2: เมนบอร์ดมาพร้อมกับชิปป้องกันรองรับแบตเตอรี่ซีรีส์ 2-5 เท่านั้นแบตเตอรี่ 7 ชุด 6 ชุดจำเป็นต้องมาพร้อมกับบอร์ดป้องกันมาพร้อมกับแผงป้องกันกระแสไฟเกินที่ต้องเป็น มิฉะนั้นจะไม่สามารถทำงานได้อย่างถูกต้องความเสียหายร้ายแรงต่อชิปเมนบอร์ด
3: เนื่องจากกระแสไฟสูงที่ด้านแบตเตอรี่คุณต้องใช้ลวดหนาเชื่อมกับแบตเตอรี่เพื่อทดสอบคุณไม่สามารถใช้คลิปจระเข้หนีบแผ่นเพื่อทดสอบการชาร์จและการคายประจุได้
4: รองรับการชาร์จแฟลช OPO รองรับการชาร์จเร็วสุด HW โปรโตคอลที่แตกต่างกันมีพลังงานที่แตกต่างกัน 65W, 100W ถูกกล่าวว่าเป็นพลังของโปรโตคอล PD VOOC คือ 20W SCP คือ 22.5W โปรดยืนยันความต้องการ ถ่ายแล้วไม่รับคืนที่ไม่รองรับโทรศัพท์ของคุณไม่สามารถชาร์จเร็วได้ รอยเชื่อมไม่ได้รับการสนับสนุนผลตอบแทน ) โทรศัพท์มือถือที่ไม่รองรับเนื่องจากโปรโตคอลของโทรศัพท์ไม่ใช่ของสาธารณะไม่สามารถใช้งานได้)
แบตเตอรี่ที่เชื่อมต่อกับเมนบอร์ดนี้จะต้องเป็นไปตามข้อกำหนดและเชื่อมต่อในซีรีส์
แพคเกจรวม:
โมดูลพลังงานมือถือ * 1
สายเคเบิลอีควอไลซ์ 15 ซม. * 1
